KS-Y3303/3303C-数控型材加工中心(意式)

KS-Y3303/3303C-数控型材加工中心(意式)

  查看视频

产品详细信息:

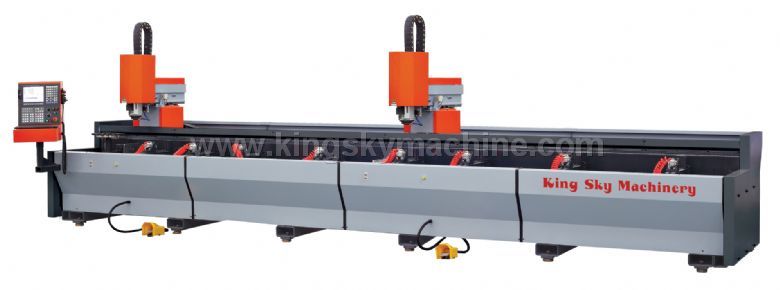

双头数控加工中心(意式)



产品详细信息:

    该种机型配有德国加工中心结构或意大利加工中心设计方案选择,为CNC控制三轴联动插补专用于加工铝合金、PVC、普通轻型合金和钢条等材料的有序加工。采用箱形床身与悬臂悬梁经焖火处理后由加工中心一次加工而成,主部件采用西德进口滚珠丝杆、直线导轨、齿轮齿条结合意大利“HSD”风冷电主轴,确保机床移动平稳、加工精确、工效率高、经久耐用。我司同时配置专业设计的装夹装置,这样可以更好的完成各式型材加工工艺、提高加工精度和加工效率;所有运动部件均采用间歇式供给系统集中润滑,刀具采用冷冻喷雾系统进行冷却,提高寿命和工件的精细度;设有切屑回收箱、可移动上料工作台、光幕防护装置,操作环保安全、便捷。

    该机具有良好的扩展性:加装自动换刀、刀库后即为三轴加工中心,加装C轴为四、五轴加工中心,同时也可加装Z、Y轴数控机头成为双头数控铣、双头数控加工中心。

技术参数
型号与标准参数
KS-Y3303/3303C
KS-Y3304/3304C
KS-Y3305/3305C
KS-Y3306/3306C
最大加工长度:
2900mm
4000mm
5000mm
6000mm
最大加工宽度:
300mm
最大加工高度:
300mm
主轴功率:
6kW/7.5kW(换刀)
刀柄:
ISO 30
转速:
24000rpm
X轴速度:
60m/min
Y轴速度:
40m/min
Z轴速度:
30m/min
重复位置精度:
±0.05mm/m
加工精度
±0.1mm/m
主轴和换刀系统
风冷
X轴驱动方式
双路德国齿轮齿条、直线导轨
Y/Z驱动
日本轴滚珠丝杆、直线导轨
操作系统:
型材数控加工专家系统
读取PLT或DXF数据自动生成加工程序/常用图形库自动生成加工程序/型材加工专家数据分析
刀具检测
刀具长度自动测量/自动对刀仪
外形尺寸(L×W×H)
3970×2000×2050mm
4970×2000×2050mm
5970×2000×2050mm
6970×2000×2050mm
额外选配功能、装置
加装旋转C轴:
工件一次装夹可实现三面加工,-90至90度,最小设定角度:0.5度,精度±0.1度
加装自动换刀、刀库
换刀时间5~10s,刀库容量8+1把刀
加装Z、Y轴数控台
可实现二机头Z、Y轴,同步同轨迹运动铣削作业
安全、防护装置
工作中光电保护,铣屑回收装置,可移动上料工作台,装配防护吸音板
夹钳工作平台
3套/4套/6套
刀具辅件
ISO30刀头/夹头/刀具
条码扫描器和配套软件
用于批量生产时自动读入型材数据,自动执行同一个加工程序
机器重量
1500kg
2000kg
2500kg
3000kg
